Для приведення вогнегасника в дію необхідно повернути рукоятку вверх. При цьому підіймається клапан і відкривається стакан з кислотною частиною. Вогнегасник перевертають до низу, кислотна частина реагує з лужною, газ, що виділився при цьому (СО2) утворює піну і виштовхує її через сприск.
Повітряно-пінні вогнегасники застосовують для гасіння запалень різних речовин і матеріалів, окрім лужних металів і речовин, що горять без доступу кисню, а також електроустановок, які знаходяться під напругою. В якості заряду використовують
Вогнегасник ОХВП-10 приводиться в дію так само, як і ОХП-10. Піна що утвориться при змішуванні лужної і кислотної частин, під дією надлишкового тиску диоксида вуглецю розриває запірну мембрану і надходить у пінну насадку. Проходячи через розпилювач, вона дробиться на дрібні краплі, засмоктує навколишнє повітря через вікна у задній частині насадки, перемішується з ним, продавлюється через сітку і викидається назовні. Обсяг вироблюваної піни досягає 500 л при кратності до 55, довжина струменя 3—5 м, час дії вогнегасника 40—60 с.
Вуглекислотні вогнегасникиОУ-2, ОУ-5 призначені для гасіння невеликих загорянь різних речовин (крім речовин, горіння яких може відбуватися без доступу повітря) і електроустановок, що знаходяться під напругою не вище 1000 В, і застосовуються в діапазоні температур від -40 до +50°С.
Вогнегасники ОУ-2, ОУ-5 являють собою товстостінні сталеві балони (мал. 2) обсягом відповідно 2 і 5 л, у горловини яких укручені запірні голівки із сифонною трубкою 2 і розтрубами 9. Запірні голівки мають запобіжні мембрани 3, розраховані на тиск розриву 16-19 Мпа.

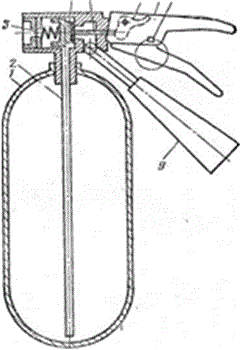

Мал. 2. Схема вогнегасника ОУ-2:
1-балон; 2 – сифонна трубка; 3 – запобіжна мембрана; 4 – клапан; 5 – шток; 6 – пусковая куліса; 7 – пусковий важіль; 8 – запобіжна чека з кільцем; 9 – розтруб.
Як робочий заряд у вогнегасниках використовується зріджений, під тиском 6,0 МПа, вуглекислий газ. Для приведення в дію вогнегасника необхідно висмикнути запобіжну чекові 8, натиснути на пусковий важіль, що відкриває запірний клапан 4. Після цього діоксид вуглецю проходить через сифонну трубку 2, розтруб 9 і викидається назовні у вигляді білого снігоподібного пилу з температурою -78,5°С. Вогнегасний ефект заряду ґрунтується на розведенні концентрації кисню в зоні горіння (горіння припиняється при концентрації дісксиду вуглецю в повітрі не менш 30%) і на зниженні температури горіння за рахунок поглинання теплоти при переході діоксида вуглецю з твердого стану в газоподібне. Маса заряду у вогнегасників ОУ-2 і ОУ-5 складає відповідно 3,4 і 3,5 кг, довжина струменя викиду заряду 1,5 і 4,5 м, тривалість викиду 15 с.
При використанні вуглекислотних вогнегасників варто пам’ятати, що діоксид вуглецю — токсичний газ, його зміст у повітрі до 10 % небезпечно, а при 20 % смертельно небезпечно для людини (може наступити параліч органів подиху).
Вогнегасники вуглекислотно-брометилові ОУБ-3, ОУБ-7, мал. 3, призначені для гасіння невеликих загорянь усіх видів пальних і тліючих матеріалів, а також електроустановок, що знаходяться під напругою до 380 В. Вони непридатні для гасіння лужних металів і сплавів на їхній основі, тому що в цьому випадку може відбутися вибух або посилення горіння, а також для гасіння інших матеріалів, горіння яких може відбуватися без доступу повітря.

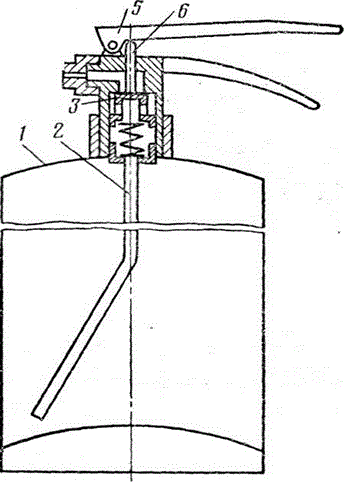

Мал. 3. Схема вогнегасника ОУБ – 3
1 – корпус; 2 – сифонна трубка; 3 – клапан; 4 – розпилювач; 5 – пусковий важіль; 6 – шток.
Ці вогнегасники застосовуються в діапазоні температур від -60 до +55°с.
Вогнегасники ОУБ-3, ОУБ-7 являють собою тонкостінні балони із сифонною трубкою 2 усередині балона і пускових голівок важільного типу з розпилювачами. У якості вогнегасного заряду застосовується склад 4НД (97% бромистого этилу і 3% рідкого діоксида вуглецю). Для виштовхування заряду в корпус вогнегасників нагнітається повітря під тиском 0,8 Мпа. Вогнегасний ефект досягається хімічним гальмуванням реакції горіння бромистим етилом, і він у кілька разів вище, ніж в вуглекислотних вогнегасників. Діоксид вуглецю додається в заряд для поліпшення розпилення.
Щоб пустити в хід вогнегасник, необхідно витягти запобіжну чеку, натиснути на пусковий важіль 5, що через шток 6 відкриває запірний клапан 3. Під дією стиснутого повітря заряд проходить по сифонній трубці 2 і викидається назовні через розпилювач 4 у виді дрібнодисперсного аерозолю.
Обсяг балона вогнегасників ОУБ-3 дорівнює 3,2 л, вогнегасника ОУБ-7—7,4 л, маса заряду 3,5 і 8,0 кг відповідно, тривалість викиду 20 і 30 з, довжина струменя викиду 3—4 м.
Порошкові вогнегасникиОП-1 «Момент-2П» (мал. 4) і ОП-10А призначені для гасіння легкозаймистих і пальних рідин, твердих пальних матеріалів, лужних металів, установок, що знаходяться під напругою, а також для гасіння вогнищ пожежі в приміщеннях, де знаходяться коштовні матеріали.

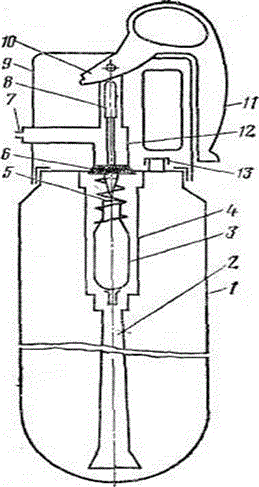

Мал. 4. Схема вогнегасника ОП-1 «Момент-2П»:
1 – корпус; 2 – сифонна трубка; 3 – балончик для робочого газу; 4 – корпус стаканчика для балона; 5 – мембрана; 6 – клапан; 7 – щілинна насадка; 8 – шток; 9 – ковпачок голівки; 10 – хвостовик; 11 – важіль; 12 – голівка; 13 – пробка.
Як робочі заряди в порошкових вогнегасниках найбільш поширені порошки ПСБ-3 (гідрокарбонат натрію, аеросил і нефеліновий концентрат), П-1А (амофос і аеросил), ПФ (фосфорно-амойні солі, аеросил і тальк), ПС (карбонат натрію, графит), СИ-2 (силікагель МСК, хладон 114В2) та ін. Порошок викидається з корпуса вогнегасника надлишковим тиском робочого газу (діоксид вуглецю, азот, повітря).
Вогнегасний ефект заряду заснований на інгібірюванні хімічних реакцій горіння і розведенні концентрації кисню в зоні горіння продуктами розкладання порошків. Вогнегасник ОП-1 «Момент-2П» (мал. 27) являє собою пластмасовий корпус обсягом 1 л, у якому знаходиться порошковий склад. На корпус навертається голівка 12. На голівці установлений важіль включення вогнегасника, шток 8 із клапаном 6 і голкою, корпус стаканчика 4 для балончика 3 з робочим газом (діоксидом вуглецю) і сифонна трубка 2.
Для приведення в дію вогнегасника необхідно різко підняти нагору до відмовлення важіль 11. У результаті цього хвостовик 10 важеля натискає на шток 8. Шток, стискаючи пружину, переміщається вниз, відкриває клапан 6 і проколює голкою мембрану 5 газового балончика. Газ з балончика по сифонній трубці 2 надходить у корпус 1 вогнегасника, псевдорозріджуючи порошковий склад. При цьому під дією пружини і тиску газу клапан 6 знову закривається. Надалі при підйомі важеля 11 порошок викидається через щілинну насадку 7, при опусканні подача порошку припиняється.
